超高频单通道读写器
2017-08-16 11:30:46

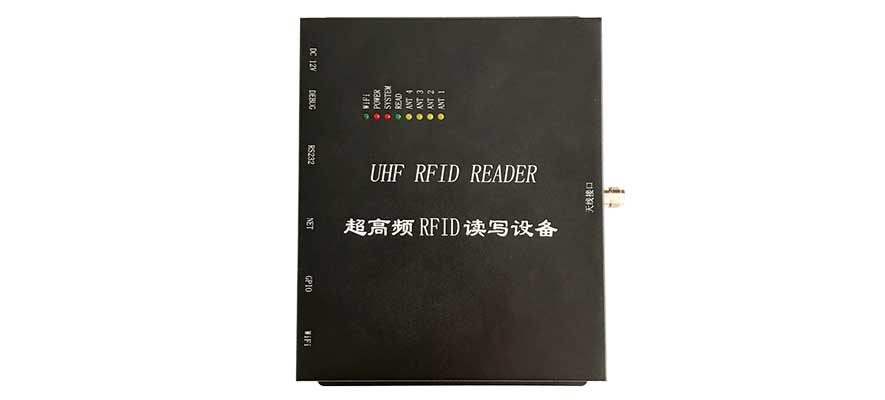

SST-1是一款基于Impinj
R2000射频模块设计性能优异（UHF）超高频RFID单通道读写器，输出功率可达30dBm，此款UHF-RFID读写器支840-960MHZ频段配合天线以及分支器，可以灵活的应用在多天线读取的项目中，通过内部控制器进行数据过滤和心跳包监测，实时对数据进行处理和对读写状态进行监测，是一款性价比高的超高频读写器。
◆ 工作频段 840～960MHz
◆ 支持协议 EPCglobal UHF Class 1 Gen 2/ISO 18000-6C
◆ 实际最大输出功率 30dBm
◆ 远距离读取 >18m配8dBi天线
◆ 多标签读取 >400张/秒

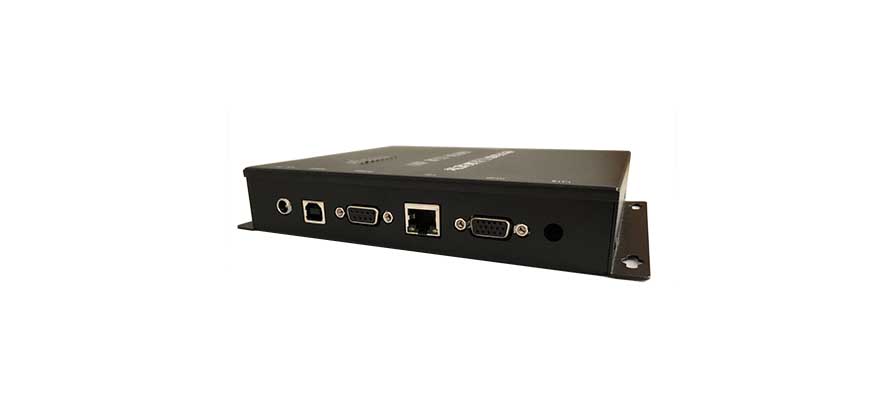

◆ 丰富的通信接口 USB、RS-232、RS-485、以太网、无线WIFI、韦根等

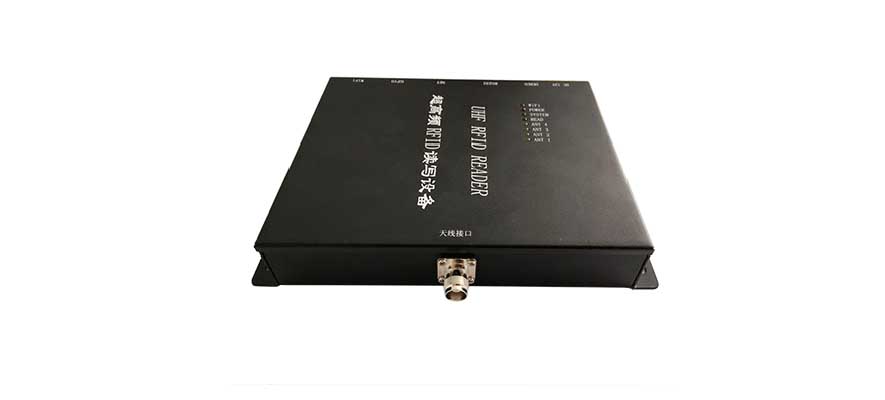

◆ 一个射频接口 TNC
◆ 硬件看门狗、网络心跳包
◆ 提供完整的软件开发资料 DEMO源码、API以及帮助文档和通讯协议文档
◆ 全铝合金外壳 220*170*30mm
1. 超高频开发板，双MCU，超强性能，工业级设计，稳定性好，可靠性高。
2. 支持ModBus RTU协议。
3. 支持SX-16Port分支器，可以多路分支读取，最多支持16端口。
4. 多路输入输出控制，方便外设控制及触发，同时可以配合分支器多端口输出使用。
5. 芯片级数据过滤及缓存，数据安全更可靠。
6. 心跳包实时监测设备运行状态，断电自动连接重启。
7. 支持多种数据接口：USB、串口232、以太网、WIFI、485、韦根26、韦根34等。
8. 产品具有极好的抗干扰能力，各接口都做有保护电路，具有防静电、防雷功能。
9. 底板为全铝材质，具有良好的散热性，满足嵌入式开发需求。
Condition : VCC=12V, TA=25℃
名称
| 状态
| 最小值
| 典型值
| 最大值
| 单位
|
|---|
频率范围
| 可自定义
| 840
| 915
| 960
| MHz
|
频率进阶
| 可自定义
| -
| 250
| -
| KHz
|
功率输出
| 1dB Step
| 5
| -
| 30
| dBm
|
功率输出平坦度
| -
| -
| -
| 0.5
| db
|
接受灵敏度
| -
| -86
| -
| -
| dBm
|
天线接入阻抗
| TNC接口
| -
| 50
| -
| Ω
|
输出负载VSWR
| 30dBm
| -
| -
| 1.3
| -
|
串口波特率
| 可自定义
| -
| 115200
| -
| bps
|
工作电压
| 直流供电
| -
| 12
| 15
| V
|
工作电流
| Output Power=30dBm
| -
| 0.7
| 1.2
| A
|
待机电流
| -
| -
| -
| 75
| mA
|
休眠电流
| -
| -
| -
| -
| μA
|
工作温度
| -
| -30
| -
| +85
| ℃
|
工作湿度
| TA=25℃
| -
| -
| 95
| %
|
存储温度
| -
| -45
| -
| +85
| ℃
|
产品重量
| 整机
| -
| 1.0
| -
| Kg |
