〖特型铝合金定位器〗如何安装

一、用途与构成

1.1 用途：该定位器在曲线半径较小的区段中用于固定接触线位置。

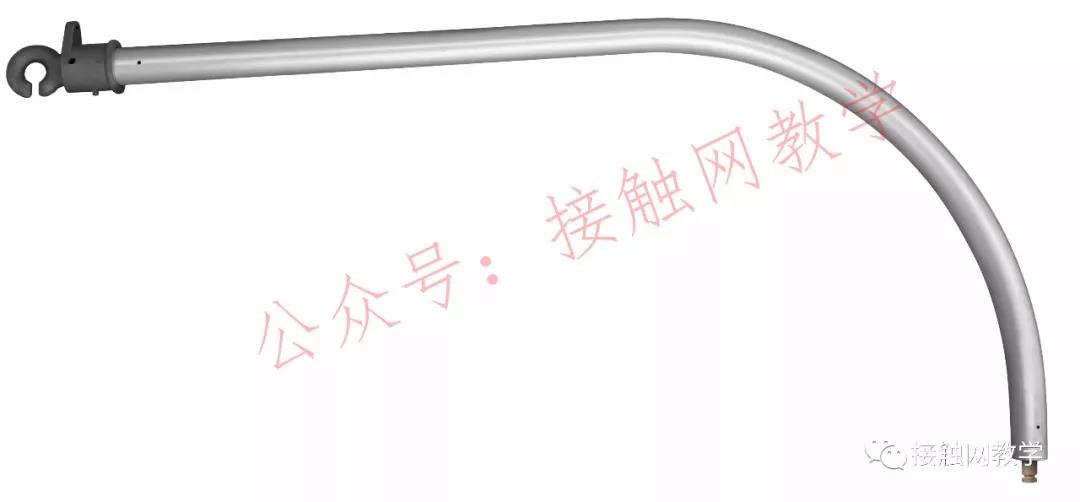

1.2 构成：①特型定位器本体、②定位钩、③定位销钉。

二、材料与性能

2.1 材料：定位器管及定位钩为铝合金。

定位销钉为不锈钢。

2.2 性能：定位器工作荷重为1.5kN；破坏荷重不小于4.5kN。

三、安装

3.1 安装过程

定位器的安装通常是在调整导线拉出值的时候进行。安装前应先核对定位器规格长度。安装过程如下。

第一步：将定位器与定位线夹组装（见定位线夹安装说明）。

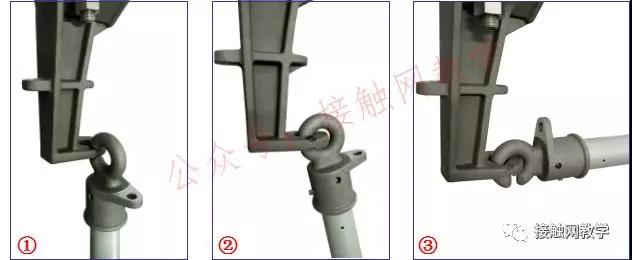

第二步：定位器与定位支座连接：倒置定位器，将定位钩套进定位支座单环缺口，再转动定位器至工作位置。

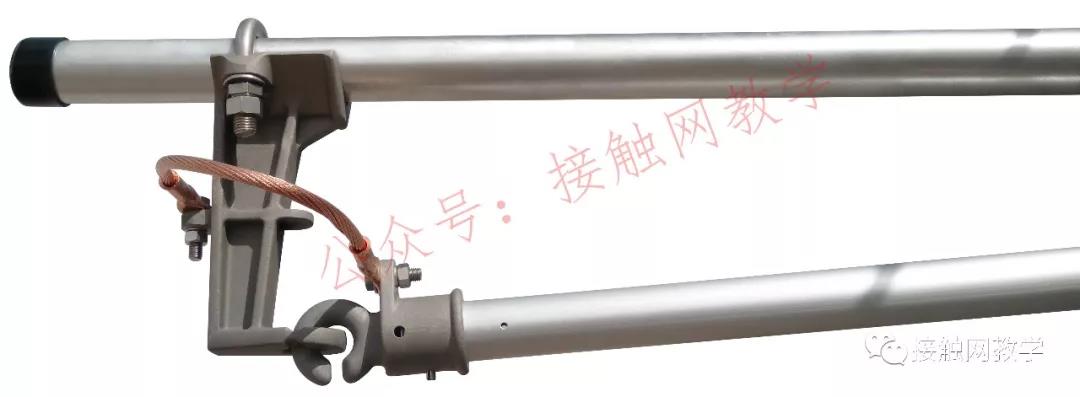

第三步：用电气连接跳线将定位器与定位支座连接（见电气连接跳线安装说明）, 注意铜铝复合衬垫方向。

3.2 安装后检查

① 定位器与定位支座连接是否牢靠。

② 定位器与定位线夹连接是否牢靠。

③ 电气跳线安装应规范。

3.3 使用工具

力矩扳手，手钳等。

四、检查维护

使用过程中应定期检查定位器与定位线夹的连接情况，检查定位钩与定位支座连接是否可靠，钩、环有无损坏。
