什么是铁路接触网定位装置？

1.用途与构成

用途：

定位装置用于固定导线位置。通常正定位是将定位管钩头与定位环连接，末端用支撑管连接到斜腕臂上；反定位末端是用斜拉线连接到承力索座上（也有用支撑管连接的）。

构成：

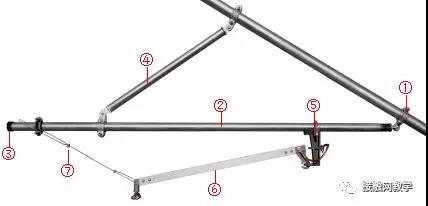

①定位环、②定位管、③管帽、④定位管支撑、⑤定位支座、⑥定位器、⑦防风拉线及固定环。

2、材料

定位管、定位管支撑为20#优质碳素结构钢。

定位器管为6082铝材，定位线夹本体为CuNi2Si铜合金。

防风拉线、紧固件、止动垫片为不锈钢。

3、 定位管安装

定位管安装分为车间预配和现场安装两个阶段。

定位管预配

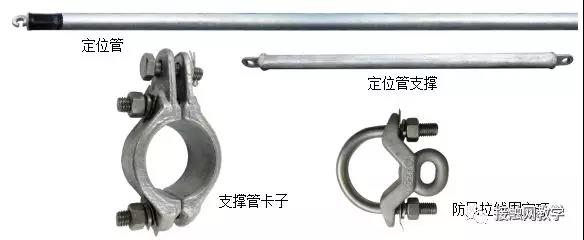

定位管预配零件包括：定位管、支撑管卡子、定位管支撑及防风拉线固定环。

说明：铝合金定位支座及定位器建议到现场再安装，以避免搬运过程中损坏！

预配前应照图选取定位管及零件，并进行检查核对。预配零件均应以定位管钩头为基准。预配过程如下。

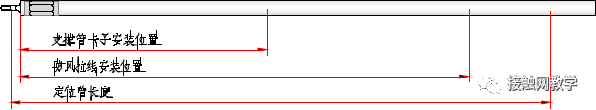

第一步：将定位管平放在工作台上，并标出各零件的安装位置。

要求：对于现场截取的定位管切口必须进行修正和防腐处理！

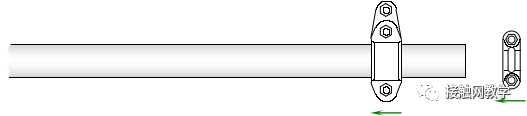

第二步：将零件套在定位管上，并移至各自的安装位置并预紧。

第三步：调整零件位置，要求工作状态时①定位管钩头处于水平位置，②支撑管卡子双耳铅垂向上，③拉线固定圆环朝向下锚侧。

第四步：对支撑管卡子以44～56N.m的力矩值进行紧固，并按要求折好止动垫片；防风拉线固定环预紧固（安装防风拉线时需要移动位置）。

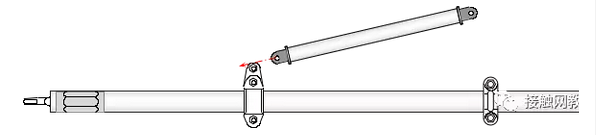

第五步：将定位管支撑与支撑管卡子连接（反定位无此步骤）。

第六步：包装并标识。

4、 预配后检查

① 所有零件安装位置及方向是否正确。

② 螺栓销连接是否可靠，开口销安装是否规范。

③ 支撑管连接处应转动灵活。

④ 螺栓紧固是否符合规定的力矩值。

⑤ 止动垫片折弯是否规范。

5、现场安装

定位装置的安装是在腕臂装置安装完成后进行，安装前首先核对定位装置的标识与所要安装的位置是否相符。安装过程如下。

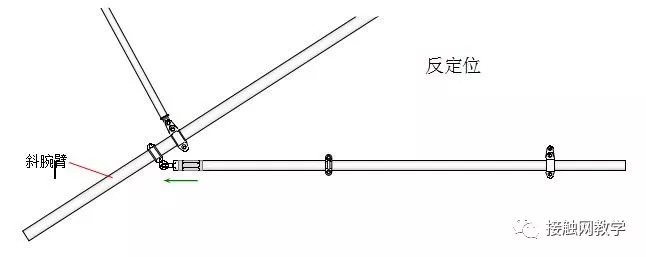

 第一步：将定位管钩头与定位环连接。

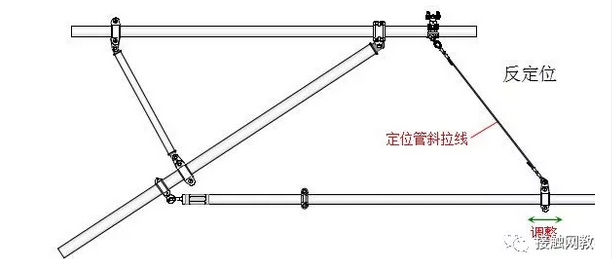

第二步：将定位管支撑与斜腕臂连接（通常反定位用斜拉线与承力索座连接）。若距离有偏差时，可将支撑管卡子的位置做适当调整。

6、安装后检查

① 定位管及所有零件应与腕臂装置处在同一铅垂面内。

② 各零件位置及朝向是否正确。

③ 螺栓紧固是否符合规定的力矩值。

④ 定位管支撑连接是否牢靠。

⑤ 开口销安装是否规范。

使用工具

扳手、力矩扳手，手钳，卷尺、绳索等。

检查维护

使用过程中应定期查看紧固件有无松动；检查钩、环有无破损、连接是否可靠。
